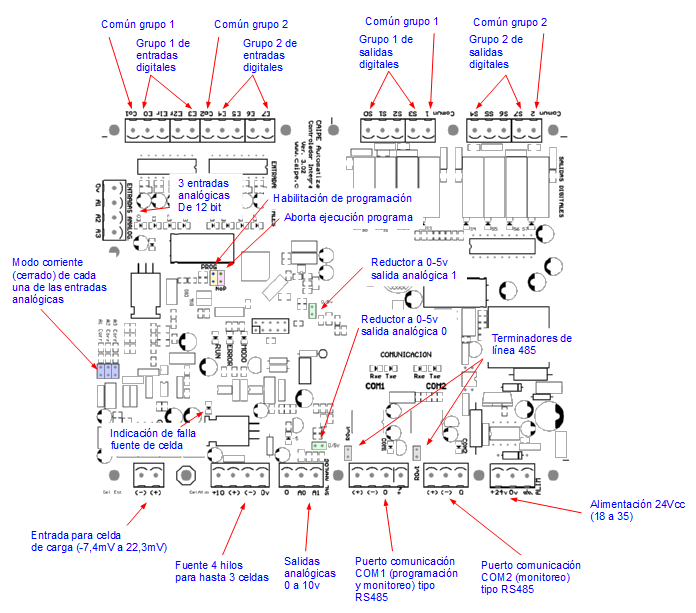

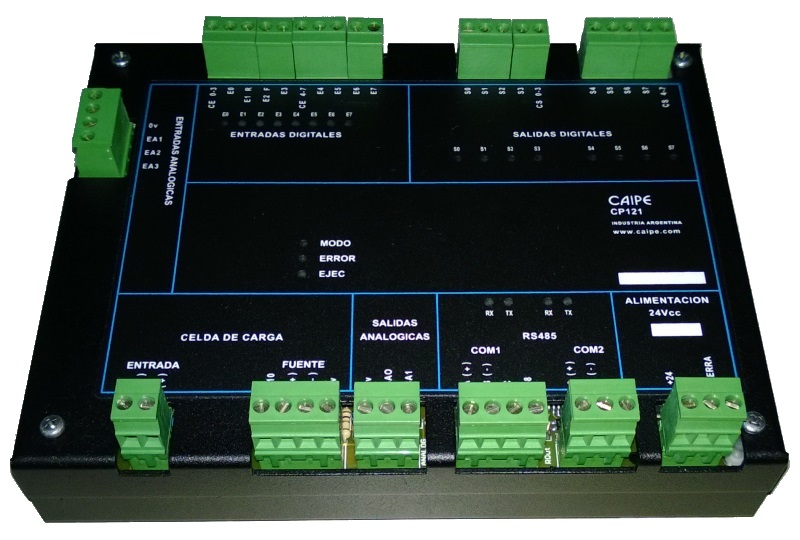

El modelo original no tenía caja. Igualmente se ha respetado la distribución de las entradas y las salidas.
La entrada con la R corresponde a contaje rápido, y F a frecuencímetro. No funcionan en simultáneo, sino que se selecciona por Frec_on (0 = modo contador rápido; 1 = modo frecuencímetro).
También sirven como entrada de encoder (fase B = R = E1 y fase A = F = E2, desde ROM 2.53). La entrada 0 sirve como eje Z. Esta funcionalidad no requiere *activación.

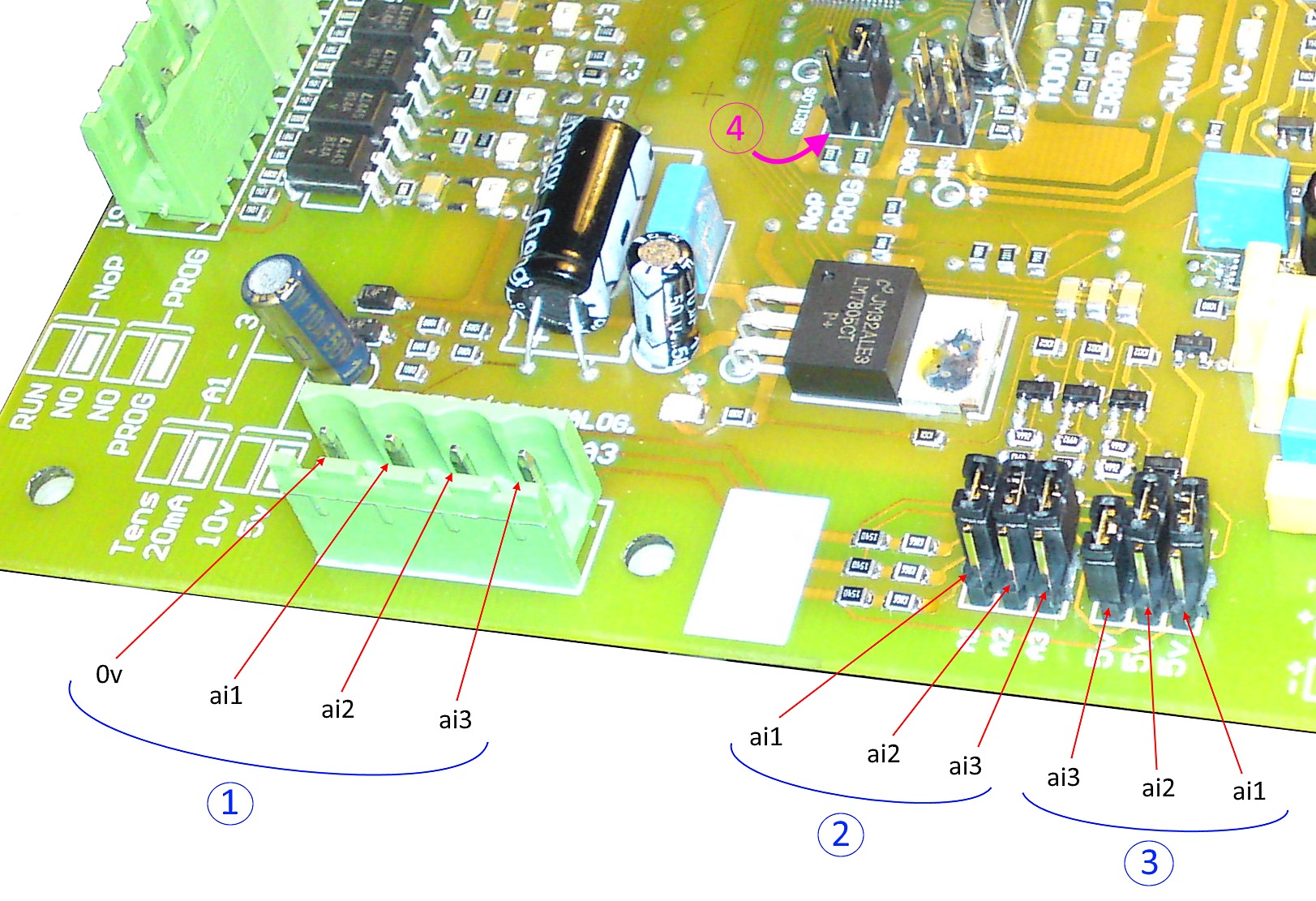

En la imagen de alta resolución se ve la distribución de los jumpers y entradas analógicas del CP121 revisión 3.03 (el que tiene caja)
(1) Entradas analógicas (1 a la 3)
(2) Jumpers de corriente. En
la imagen se ve que los tres están abiertos, por lo tanto las
entradas son de tensión.
Cuando se cierra (como el 3° del grupo 3) la entrada se convierte
para medir corriente, apto
para transmisores 4-20mA. En esta condición el valor de resistencia
es de 250 OHM.
(3) Jumpers de tensión. Sirven para cambiar el
valor máximo de medición de tensión de cada una, 5v o 10v. Cuando
está cerrado (como el 3°) el máximo es de 5v, y la resistencia es de
100 mil OHM. Cuando está abierto (1° y 2°) el máximo es 10v y la
resistencia es de 200 mil OHM.
(4) Jumper de
inhibición de ejecución.
En estado normal (abierto, como en la imagen) el PLC funciona
normalmente. Cuando está cerrado no ejecuta el programa cuando el
PLC es encendido. Se usa para desbloquearlo.
Las indicaciones
de los jumpers también están en la serigrafía de la placa.
